HONG XING

圆锥破碎机

自动化高, 减尘降噪, 出料可调, 高能耐磨,

进料粒度:≤35-≤300 mm

处理能力:12-2181t/h

热门型号

  • SC160S

    108-345t/h

  • 1750

    60-360t/h

  • 2200

    80-700t/h

注:以上为产品的热门型号,在市场上广受客户的欢迎,更多型号请在线咨询

  • 60s急速应答
  • 30min答复
  • 24h免费定制方案

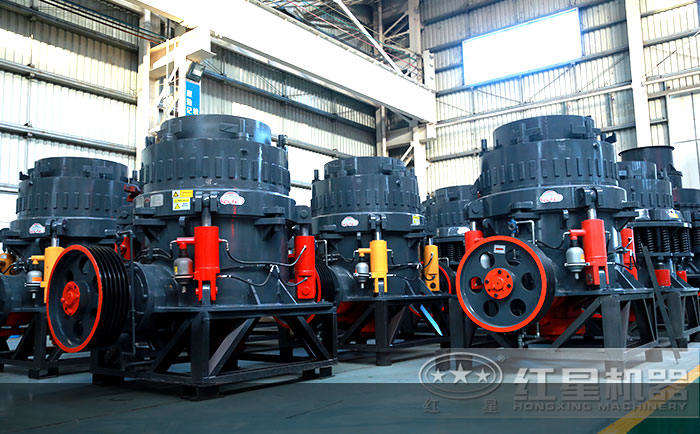

厂家实拍

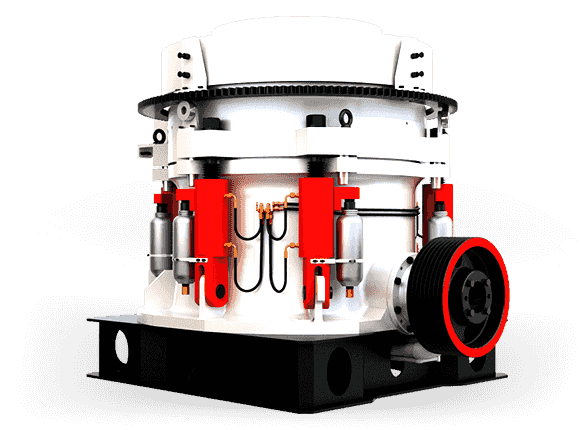

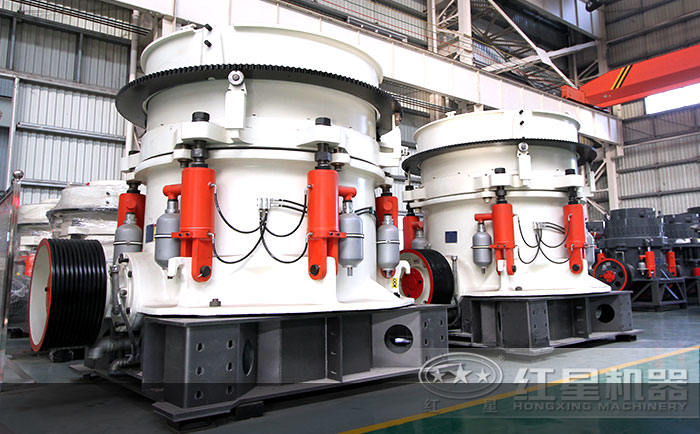

多缸液压圆锥破碎机

多缸液压圆锥破碎机

全液压圆锥破碎机

全液压圆锥破碎机

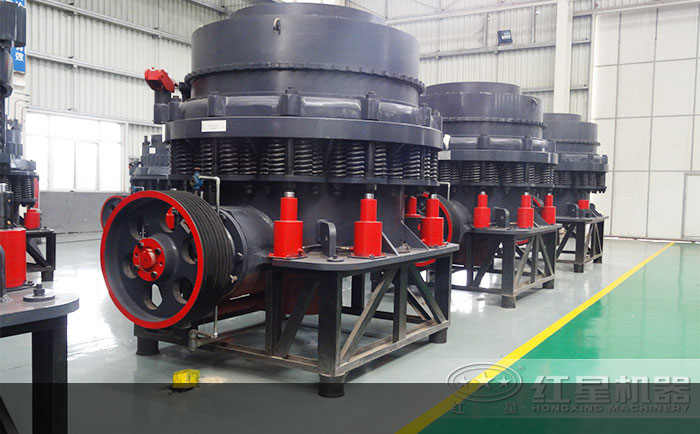

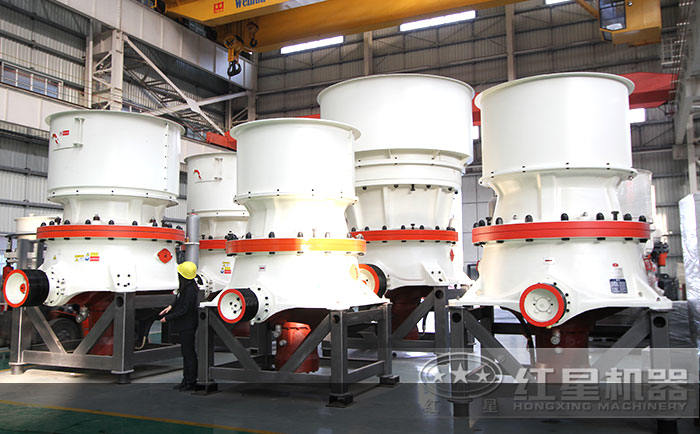

单缸圆锥破碎机

单缸圆锥破碎机

复合型圆锥破碎机

复合型圆锥破碎机

  • 多缸液压圆锥破碎机
  • 全液压圆锥破碎机
  • 单缸圆锥破碎机
  • 复合型圆锥破碎机

选购指南

圆锥破碎机是一种常见的物料破碎设备,由于其外形像个圆锥形而得名。又叫圆锥式破碎机圆锥破。是红星机器运用成熟的制造工艺研发而成,是一款高产的破碎设备,它可以将物料硬度不超过300兆帕的各种岩石进行中、细碎,因破碎比大,适用范围广被广泛应用到建筑、矿山、水利、交通等行业。

圆锥破碎机型号(左侧为不同类型圆锥破碎机图片展示及视频,可滑动切换)
圆锥破碎机主要分为弹簧圆锥破碎机、复合型圆锥破碎机、多缸液压圆锥破碎机、全液压圆锥破碎机、单缸液压圆锥破碎机
  • 多缸液压圆锥破碎机,层压破碎,破碎成品效果好。

  • 全液压圆锥破碎机,能耗低,破碎效率高,自动化作业。

  • 单缸圆锥破碎机采用国外成熟工艺,智能化操作,效果高。

  • 复合型圆锥破碎机,工艺成熟,耐磨性强,性能稳定。

圆锥破碎机破碎效果

圆锥破碎机采用层压破碎原理,液压系统,其性能稳定,可破碎比较坚硬的物料,比如:花岗岩、玄武岩、石灰石、鹅/河卵石等等,其破碎粒形均匀,效果好。

  • 鹅卵石破碎前后

  • 玄武岩破碎前后

  • 花岗岩破碎前后

注:以上为成品物料展示同时可用于200多种物料破碎

更多热门物料展示

  • 石灰石

  • 花岗岩

    花岗岩

  • 玄武岩

    玄武岩

  • 鹅卵石

  • 青石

    青石

  • 河卵石

    河卵石

40年行业经验提供一站式解决方案

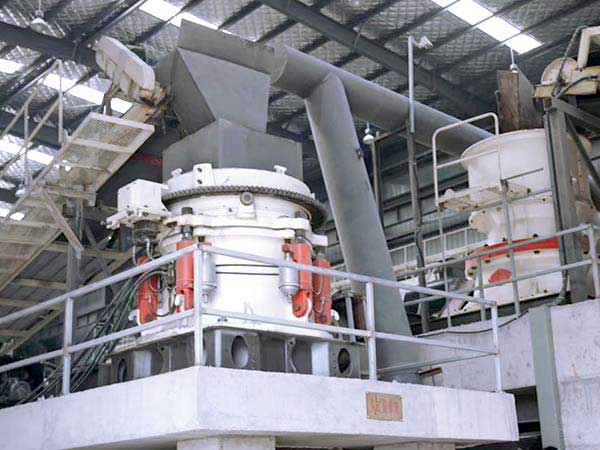

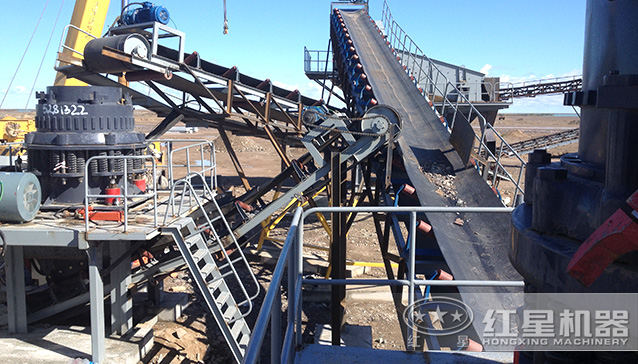

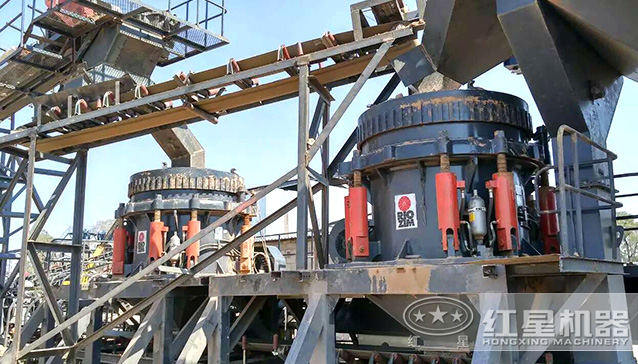

圆锥破碎机客户现场

原料名称:山石

进料尺寸:≦450mm

生产能力:300吨/小时

设备配置:SC250S单缸锥破碎机

设备特点:配置简单,破碎力大,运行安全、可靠

山东圆锥破碎机工作现场
山西圆锥破碎机工作现场

工作原理

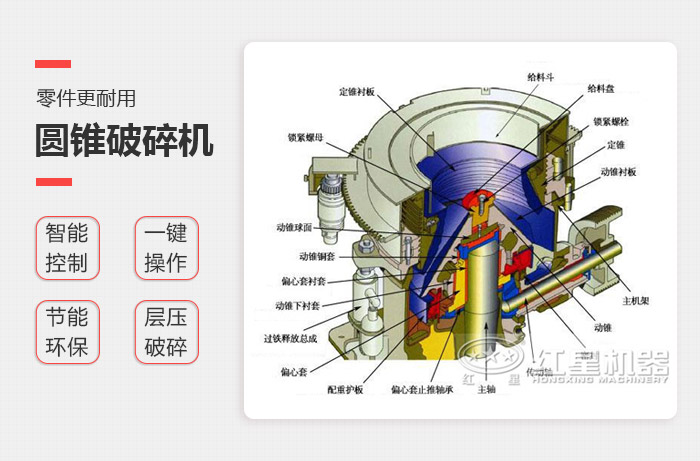

圆锥破原理图
破碎过程是在固定的定锥和旋回运动的动锥之间完成的。圆锥破碎机原理图,圆锥破碎机工作时,破碎机的水平轴由电机通过三角皮带和皮带轮来驱动,水平轴通过大、小齿轮带动偏心套旋转,破碎机圆锥轴在动锥会绕着定锥的中心线均匀的来回作旋摆运动,使得破碎壁表面时而靠近定锥表面,时而远离定锥表面,从而使石料在破碎腔内不断地受到挤压、折断和冲击而破碎。破碎后的物料在自重的作用下从破碎机下部的排料口排出。

圆锥破碎机优势

1、技术成熟,性能稳定,工作效率高:圆锥破碎机具有成熟的技术,在工作过程中设备性能稳定,工作效率高。

2、破碎比大,破碎效果好:圆锥破碎机破碎比大,采用层压破碎原理,其破碎的产品粒形均匀、饱满、无破碎。

3、耐磨、使用寿命长,故障率低:圆锥破碎机的重要部件采用耐磨钢材,在结合优质的铸钢技术将其结合在一起,其设备故障率低,增加了设备的耐磨性,延长了使用寿命。

4、自动化程度高,操作方便:圆锥破碎机拥有PLC触摸屏装置系统,其设备自动化程度高,操作者可远程控制,操作方便。

5、环保:圆锥破碎机拥有密封装置系统,在工作方程中有效减少了粉尘的污染,符合环保要求。

圆锥破碎机厂家实力

红星生产的圆锥破具有自动化程度高,绿色环保,产量高等特点,并且还为客户提供5大系列(单缸圆锥破,液压圆锥破,多缸液压圆锥破,复合圆锥破,弹簧圆锥破),还有多种规格及型号,可供客户选择。并且作为直销型生产厂家,不仅给客户的报价低,还有专业的技术人员为客户提供设备的选型及定制,而且还免费提供现场技术咨询。

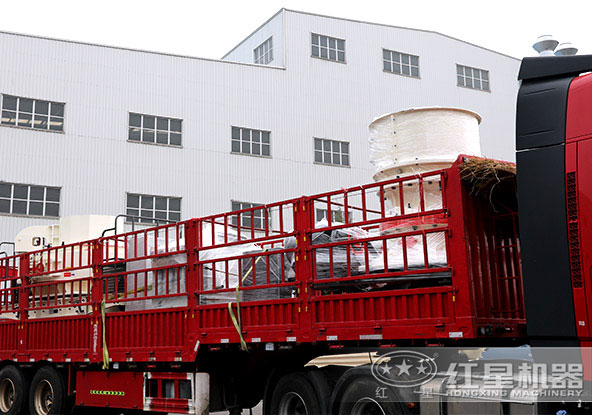

圆锥破碎机发货

40年经验,匠心制造,可现场技术咨询

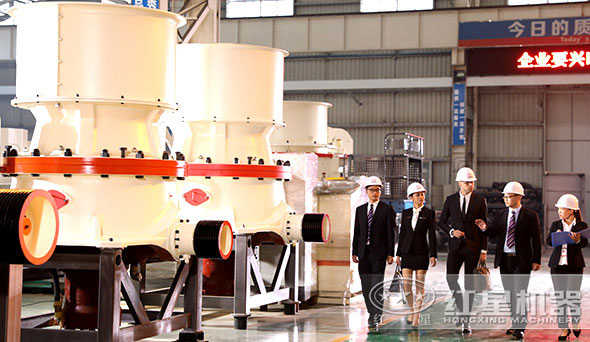

圆锥破碎机参观
圆锥破碎机厂家

技术参数

  • 单缸圆锥破碎机
  • 多缸液压圆锥破碎机
  • 圆锥破碎机
  • 全液压圆锥破碎机

SC单缸圆锥破中碎系列技术参数:

型号 腔型  给料口尺寸 (mm) 最大进料尺寸 (mm) 最小排料口尺寸 (mm) 电机功率 (kw) 处理能力(t/h)
SC100S C1 240 175 22 90 85-170
C2 200 160 19 70-130
SC160S C1 360 290 25 160 125-345
C2 300 240 22 108-305
SC250S C1 450 360 35 250 265-524
C2 400 320 29 225-448
SC315S C1 560 450 41 315 349-1050
C2 500 400 38 318-892
SC450S C1 600 480 44 450 498-1500
C2 480 385 41 454-1274

SC单缸圆锥破细碎系列技术参数:

型号 腔型 给料口尺寸 (mm) 最大进料尺寸 (mm) 最小排料口尺寸 (mm) 电机功率(kw) 处理能力 (t/h)
SC100 F1 150 120 10 90 45-135
F2 90 70 10 43-118
F3 50 40 6 25-40
SC160 F1 200 160 13 160 69-215
F2 115 90 10 57-184
F3 75 60 8 70-90
SC250 F1 240 190 16 250 116-396
F2 140 110 13 97-346
F3 70 55  9 90-251
SC315 F1 275 220 32 315 177-662
F2 215 170 29 209-643
F3 175 140 29 162-552
F4 85 70 19 175-325
SC560 F1 300 240 22 560 448-1512
F2 195 155 19 380-1373
F3 90 70 13 357-912
SC750 F1 370 295 25 750 394-2181
F2 300 240 19 342-2020
F3 230 185 16 267-1814
F4 120 95 13 248-1165
F5 85 70 10 185-1170

注:产量根据不同物料,进料粒度等因素其结果将有所不同

型号 腔型 破碎锥大端直径(mm) 给料口尺寸(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 主机重量(t)
HPM200 C1 900 185 145 22 160~250 160 11
C2 125 100 18 145~250
C3 95 75 14 120~250
F1 76 60 12 108~210
F2 54 45 10 81~210
HPM300 C1 1100 235 190 26 230~445 220 20
C2 211 170 20 200~445
C3 150 120 16 180~445
C4 107 85 14 160~220
F1 53 40 12 140~220
HPM400 C1 1400 299 240 35 270~630 315 27
C2 252 200 25 252~630
C3 198 160 25 243~630
C4 111 190 18 210~630
F1 92 75 15 162~370
F2 52 40 13 126~370
HPM500 C1 1500 335 270 38 365~790 400 40
C2 286 230 30 328~790
C3 204 165 22 280~790
C4 133 105 20 202~450
F1 95 75 16 175~450
F2 52 42 8 158~450
HPM650 C1   328 262 30 386~790 500
C2 279 225 25 348~790
C3 196 175 20 300~790
F1 106 85 13 280~530
F2 52 42 9 220~530
HPM800 C1 2000 353 280 38 616~1100 630 70
C2 297 240 38 522~1100
C3 267 214 25 495~1100
C4 219 175 22 380~1100
F1 155 125 20 328~730
F2 92 75 16 270~730

注:产量根据不同物料,进料粒度等因素其结果将有所不同

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
型号 腔型 破碎锥大端直径(mm) 给料口尺寸(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 主机重量(t)
GYS 300 C1 910 175 140 13-38 81-180 90 10
C2 102 80 9-22 60-180
F1 76 60 3-16 36-145
F2 41 30 3-13 36-130
GYS 400 C1 1200 241 190 19-51 207-400 200 20
C2 210 168 16-38 162-350
C3 137 110 13-31 126-310
F1 105 85 8-25 109-230
F2 89 70 6-16 82-230
F3 64 50 3-16 40-230
GYS 500 C1 1600 269 215 25-64 280-650 280 40
C2 241 190 22-51 258-450
C3 209 170 16-38 180-410
F1 133 105 10-25 162-355
F2 89 70 6-19 136-330
F3 70 55 5-13 90-300

注:产量根据不同物料,进料粒度等因素其结果将有所不同
