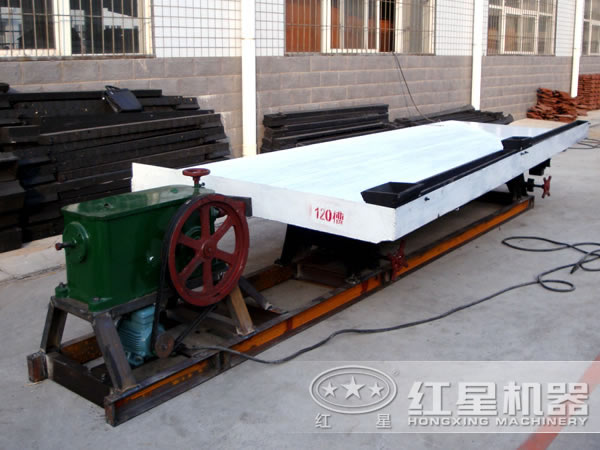

摇床简介

摇床是用于选别细粒物料的重力选矿设备，由平面溜槽发展而来以其不对称往复运动为特征而自成体系。摇床是一种常见的重选设备，摇床选矿到现在已经有整整百年的历史了。一九八零年美国制造了选煤用的打击式摇床，随着不断地革新与改进，已经为选矿和选煤工业中一种主要的重力分选设备。

摇床工作原理视频解析

摇床结构组成

摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成床面的纵向。床面一般呈梯形或棱形。有一度到五度的倾斜角。

摇床结构图

选金设备工作原理

电动机通过皮带传动使大皮带轮带动曲轴旋转摇杆随之上、下运动，摇杆向下运动时，肘板推动后轴和往复杆向后移动，弹簧受到压缩床面是通过联动座和往复杆相连的，所以此时亦使床面作后退运动，当摇杆向上运动时，由于受到弹簧的伸张力推动，床面随之向前运动。

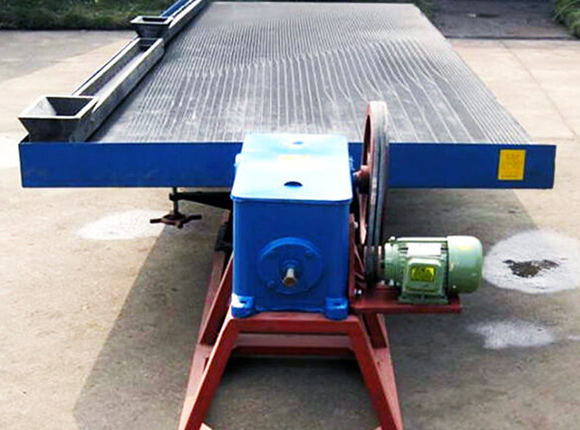

选金矿设备

选金摇床是一种重要的选金设备，黄金在自然界中一般呈极分散的形式存在。尤其以沙金较为广泛，沙金的分选方式大多采用摇床分选。由于金的密度大，重量大，所以采用摇床选金的方式，一次即可得到成品。既经济又方便。另外摇床可一人看管多台设备。节约人力物力。

红星摇床配件图

摇床价格

红星机器是国内市场上规模较大、实力较强的矿山机械设备生产厂家，为用户提供的设备不仅性能较好、服务周到，而且价格非常的合理、经济，可有效减少用户在生产中的资金投入，进而使用户在生产中获取更高的利润，因用户所需设备的型号不同，设备的价格也有差异，不同型号的设备报价用户可进行电话咨询：0371—67772626。

红星机器规模大、实力雄厚，其生产的设备质量可靠、价格实惠，在市场很受用户们的青睐，有关更多摇床的资讯，用户可到厂家进行实地的参观、考察，同时也可点击“ 免费在线咨询”获取。

红星车间

技术参数

名称		粗砂摇床	细砂摇床	矿泥摇床
床面尺寸	长度（mm）	4450	4450	4450
	传动端宽（mm）	1855	1855	1855
	精矿端宽（mm）	1546	1546	1546
最大给矿粒度（mm）		2	0.5	0.15
给矿量（t/d）		30-60	10-20	15-25
给矿浓度(%)		25-30	20-25	15-25
行程（mm）		16-22	11-16	8-16
频率(f)		45-48	48-53	50-57
床面清洗水量（t/d）		80-150	30-60	10-17
床面横向坡度(°)		2.5-4.5	1.5-3.5	1-2
床面纵向坡度(%)		1.4	0.92	----
床面尖灭角(°)		32-42	40	42
选矿面积（㎡）		7.6	7.6	7.6
床面长度比		2.6	2.6	2.6
床面端面形状		矩形	锯齿形	三角形
电机功率(kw)		1.1	1.1	1.1
传动机构		偏心连杆机构
