红星机器筒式磁选机

节约资源 适用性广 操作方便 处理量大

进料粒度:0-3 mm

生产能力:10-430 t/h

应用范围:红星机器筒式磁选机适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选,也用于煤、非金属矿、建材等物料。

全国销售热线: 0371-67772626

免费咨询报价

红星机器筒式磁选机简介

磁选机主要应用于尾矿中金属的回收利用,尾矿工作中应用的磁选机种类主要有盘式磁选机、筒式磁选机、高梯度磁选机等,其中筒式磁选机主要应用于中等磁场的分选作业中。红星机器筒式磁选机结构合理、操作简单,性能优越,是传统筒式磁选机的升级产品,在磁选市场拥有好评不断,是您值得信赖的优质设备!

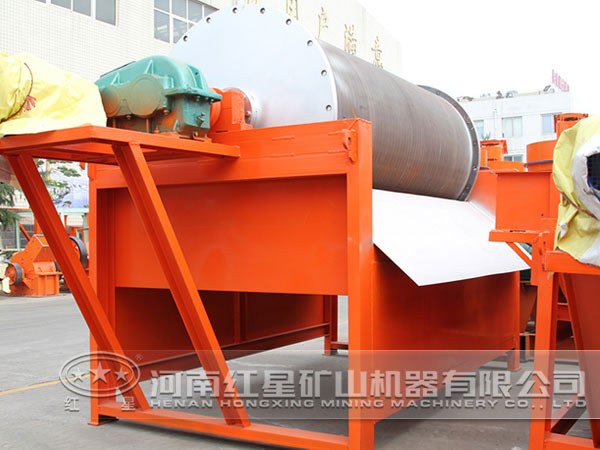

红星机器筒式磁选机

红星机器筒式磁选机结构

红星机器筒式磁选机磁选机主要由磁筒、槽体、给矿箱、精矿、水管组件、传动系统等部分组成。红星机器筒式磁选机主要是由传动系统带动磁筒运转,实现对矿石的分选作业。

红星机器筒式磁选机槽体结构特点

红星机器筒式磁选机具有大分选室槽体结构,可以使矿浆流动稳定,降低磁性矿物的流失。槽体设置有尾矿控制机构,可以有效防止堵塞现象排除脉石矿物,同时可以调节矿浆溢流量,以稳定矿浆液位。具体有以下表现:

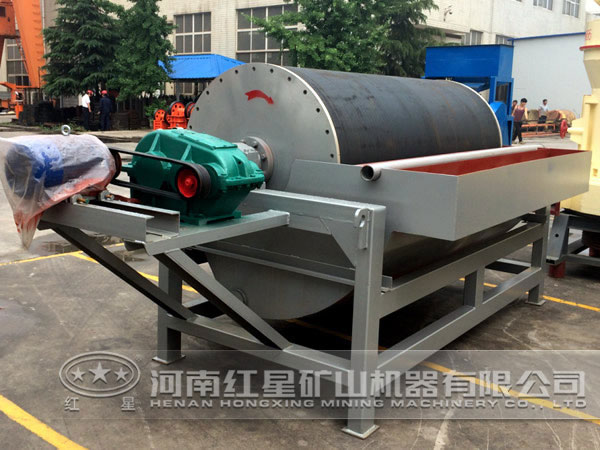

红星机器筒式磁选机

1、红星机器筒式磁选机拥有均匀布矿结构。槽体由多给矿管给矿,矿浆经过给矿返流板回流,再经过分矿溢流板均匀布矿。矿浆经过的两次有效分散,实现了给矿矿浆均匀化。

2、采用液面高度控制机构。根据磁选机给矿量的大小,采用通体也可调溢流堰板,对槽体内溢流水平进行调节,从而改变槽体内部分选液面的高度,使分选液面的高度与给矿量达到比较合适匹配关系,即分选的较佳工况条件,从而获得优异的分选指标。

3、使用尾矿管控制机构。为了在给矿量变动的情况下,使槽体有一定的分选液面高度,槽体尾矿管设置了闸板阀和锥形管口,与液面高度控制机构联动,通过调节尾矿流量,保证分选液面高度。另外通过调节尾矿管的流量,以控制槽体溢流区的矿浆流量大小。槽体底部内侧设置有轴向流量调节装置,可以对尾矿流量进行同步调节,实现在不停机的情况下完成对控制阀的维修或更换。

4、利用大工作间隙。能够避免粗颗粒沉槽堵塞,同时可减少对筒体表面的磨损,适应粗粒磁铁矿分选时矿物粒度较粗的特点。大工作间隙,也能够使粗细颗粒以及矿泥充分分层,有利于分选,并且处理量大。

5、槽体采用高精矿排矿堰。精矿经过较长距离的挤压浓缩,精矿浓度高,可以直接通过溜槽或管道进入磨机。

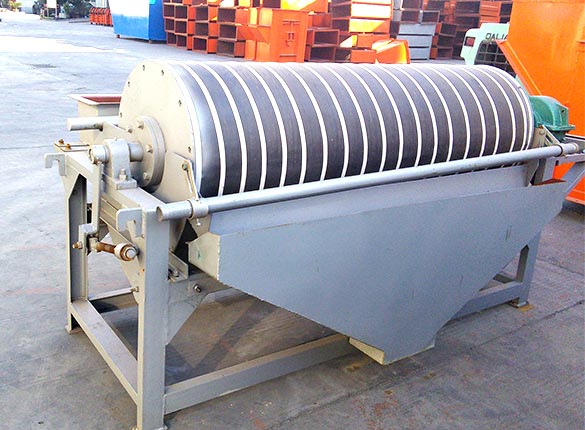

红星机器筒式磁选机

红星机器筒式磁选机技术优势

红星机器筒式磁选机具有高矿浆液面、大分选室、大磁包角磁系、漂洗水装置和多尾矿通道等特别结构,使得该机具有处理量大、分选指标稳定的特点,适用于磁铁矿选矿的各个阶段。其具体优势如下:

1、红星机器筒式磁选机合理化磁系结构设计,采用成熟设计和分析工具和软件进行CAD、CAM辅助设计,完成磁选机磁场模拟和设备主体结构优化工作。

2、红星机器筒式磁选机采用新型传动机构的设计,提高磁选机的运转可靠性和易维护性,提高整机运行协调性。

3、红星机器筒式磁选机新型槽体结构的优化设计,采用新型给矿、排矿、液位控制等结构,以提高槽体对不同性质矿石的分选稳定性。

4、红星机器筒式磁选机新型耐磨防腐材料的应用,提高恶劣环境下磁选机耐磨防腐性能,以提高磁选机整机使用寿命。

红星机器筒式磁选机

红星机器筒式磁选机是红星技术人员对传统筒式磁选机关键结构进行优化升级设计的成果,使其磁场磁系特征更加合理,传动结构更加可靠,矿浆液位更加稳定,筒体和槽体耐磨防护水平也更好,受到了业内用户的广泛认可。红星机器筒式磁选机还有很多应用优势,欢迎大家光临我厂咨询了解。

河南郑州红星机器筒式磁选机总部地址:河南省郑州市高新区檀香路8号

技术参数

型号筒径(mm)筒长(mm)圆筒转速(r/min)给料粒度(mm)处理量(t/h)功率(kw)
CTB60126001200<352-010-201.5
CTB60186001800<352-015-302.2
CTB75187501800<352-020-452.2
CTB90189001800<353-040-603
CTB90219002100<353-045-603
CTB90249002400<283-045-704
CTB101810501800<203-050-755.5
CTB102110502100<203-050-1005.5
CTB102410502400<203-060-1205.5
CTB121812001800<183-080-1405.5
CTB122412002400<183-085-1807.5
CTB123012003000<183-0100-1807.5
CTB153015003000<143-0170-28011
