振动给矿机

喂料均匀 连续性好 结构简单 运行可靠

进料粒度:≤800mm

生产能力:80-1000t/h

适用范围:振动给矿机适用于冶金、化工、建材、电力、交通等工业部门。可以输送给矿河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等物料。

全国销售热线: 0371-67772626

免费咨询报价

振动给矿机介绍

振动给矿机又叫振动给料机,是一种新型、节能、通用的给料设备,主要作用是将物料均匀的送入破碎机中,以免破碎机发生堵塞显现,是破碎及制砂生产线中重要的辅助设备之一。

振动给矿机结构

振动给矿机由驱动电机、振动器、机架、振动台板和橡胶弹簧组成,其中,驱动电机选用电磁调速电机,配置有调速器单元,可以实现电机无负荷启动和轻负荷停机,并可以对给矿量的大小进行调节;振动器由传动轴、轴承座、偏心块组成,偏心块分为固定偏心块和调整偏心块,两种偏心块可以通过偏心块上的螺栓孔装配位置,选择不同的装配组合,以调整选择不同的偏心量,调整振动振幅;机架全部为钢结构件,与结点钢板焊接而成为整体结构;振动给矿台板由钢板组焊而成;弹性橡胶块共两组,平行布置。

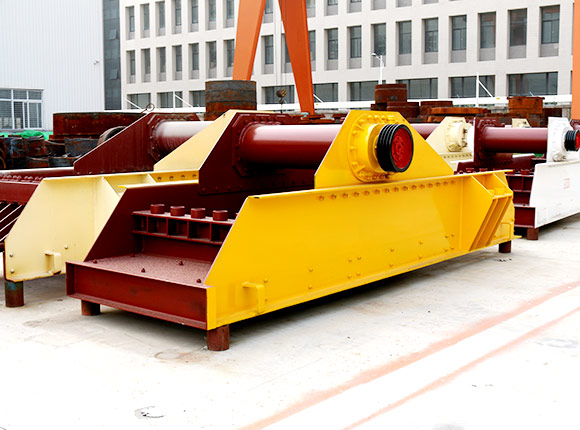

振动给矿机

振动给矿机

振动给矿机工作原理

振动给矿机工作时,驱动电机运转时通过三角皮带传动,带动装有偏心块的轴,通过偏心块的旋转使筛体振动,从而实现连续稳定给矿。

振动给矿机厂家

振动给矿机作为辅助设备,在破碎及制砂生产线中发挥着重要作用,主要作用是将大块物料均匀的送入破碎机中进行破碎,在市场上比较受客户的欢迎,自然市面上生产该设备的厂家也比较多,不同厂家生产的振动给矿机运用的成本不同,其设备质量也不同,还有厂家的服务、价格等都会有一定的影响。

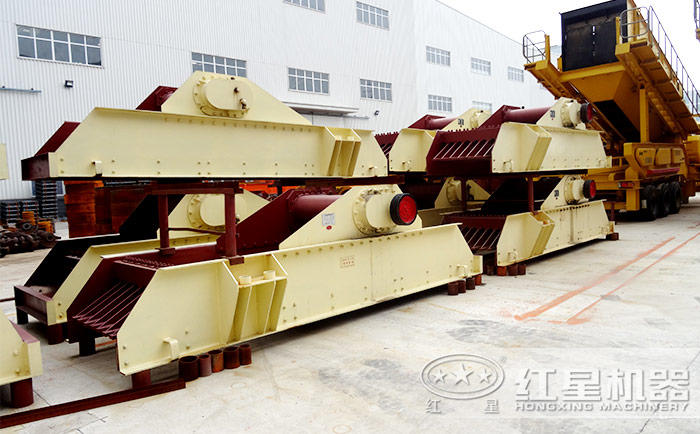

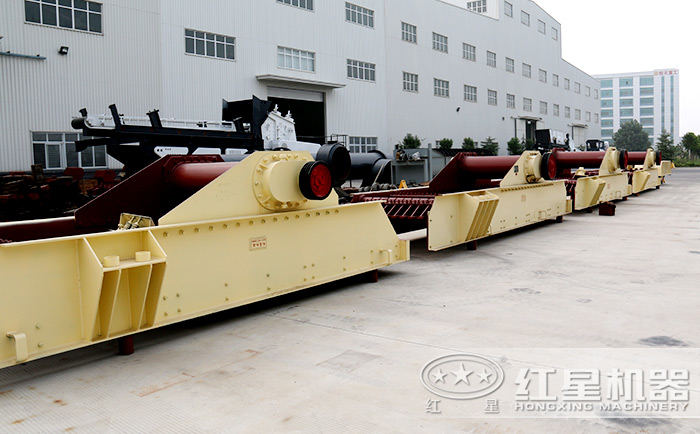

振动给矿机厂家

振动给矿机厂家

红星机器在矿山行业发展40余年,拥有丰富的生产经验和专业的技术人员,生产的振动给矿机质量高,性能稳,并且红星还有完善的服务体系,售前为客户提供设备的选型;售中为客户提供安装、调试、操作培训;售后为客户提供设备的维修及保养,保证设备正常运行,降低客户投资。

红星作为专业的给矿设备生产厂家,生产的振动给矿机型号齐全,产量高,并且还为客户提供定制服务,除此之外,红星机器还为客户提供技术咨询服务,欢迎广大用户前来技术咨询、选购。

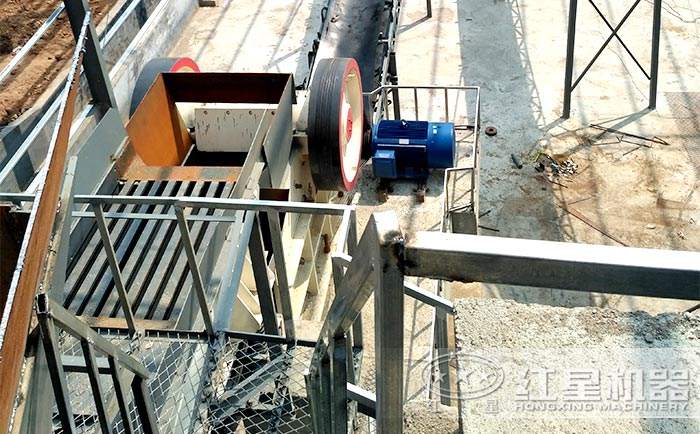

红星振动给矿机工作现场

振动给矿机工作现场

红星振动给矿机价格

振动给矿机在市场上使用比较广泛,并且价格也是有高有低,没有一个固定的数值,主要是因为市面上生产厂家比较多,不同厂家给的报价就不一样,红星机器是一家自产自销型生产厂家,有自己的生产车间和销售人员,给客户的报价都是设备的出厂价,其价格便宜,点击在线客服获取设备报价。

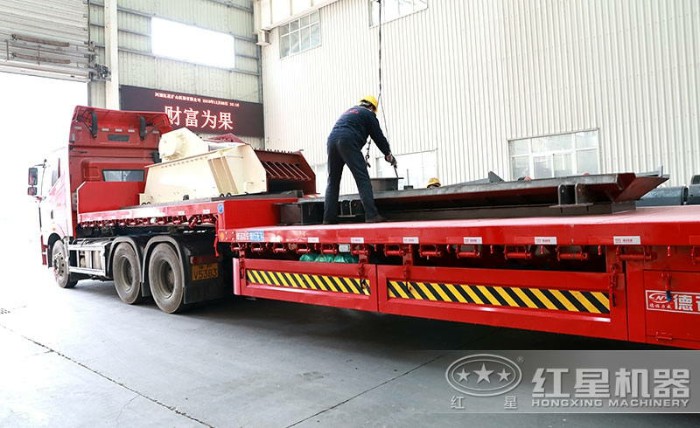

红星振动给矿机发货现场

红星振动给矿机发货现场

振动给矿机应用效果

1、该型振动给矿机设计简单,结构紧凑,制造容易,安装调试方便,且运行稳定,噪音小,操作安全。

2、与采用振动电机作为激振器的振动给矿机相比,设备故障少,维护量小,维修方便。

3、适用范围广,工艺适用性强,非常适合应用于日处理300-600吨的中小型有色金属矿山选矿厂的原矿给矿,以及含有泥浆的原矿给矿、脱泥和脱水。

振动给矿机设计特点

1、台板尺寸:根据矿仓结构和给矿量的要求,台板的宽度可设计为700-900mm,长度可设计为2000-2400mm;台板倾角为10°,眉线角≤40°。

2、工作参数:给矿粒度≤120mm;给矿能力0-80m³/h;电机转速和功率:4P,3Kw-4Kw。

3、根据原矿特性和矿仓功能设计不同,给矿台板可以设计为单层,配装衬板,专门用于不含泥和水的原矿给矿;如果原矿含泥含水较多,给矿台板也可设计成双层,上层安装筛板,用于筛分泥浆水,实现原矿给矿脱泥脱水。

4、振动台板上设计有支座,支座上设计有螺孔,两支座的中将距为500mm,振动器总成通过轴承座安装在振动台板的底板的支座上。

5、电磁调速电机独立安装,电机底座配有走条,走条固定在预埋钢板上,便于安装时的调节、三角皮带的张紧、设备检修拆卸或更换皮带。

6、振动器轴承座由铸钢件制造,以满足其强度和耐冲击疲劳要求。

7、机架采用热轧HN200×100窄翼缘型H型钢,焊接工艺选择性好,制造方便,取材容易,通过结点钢板强化,整体刚性好,也便于吊装和运输。

8、轴承选用2套调心滚子轴承,型号为3612(新型号为22312)。

9、弹性橡胶块尺寸为450×120×80,共4块,2块为一组。

该振动给矿机已在多家有色金属矿山选矿厂得到实际推广应用,使用效果良好。一般振动给料机都会使用在破碎生产线中,主要是给破碎设备进行给料,比如给颚破给料,用于破碎的第一步。如有需要欢迎致电河南郑州振动给矿机厂家咨询详情。振动给矿机价格咨询热线:0371-67772626

技术参数

型号最大进料
粒度
(mm)
处理
能力
(t/h)
电动机
功率
(kw)
安装
倾角
(°)
槽体尺寸
(mm)
外形尺寸
(长×宽×高)(mm)
GZD-650×230030080-1001.2×210-20650×23002300×1360×780
GZD-750×2500350100-1301.5×210-20750×25002500×1460×780
GZD-850×3000400120-1503×210-20850×30003110×1800×1600
GZD-1000×3600500150-2003.7×210-201000×36003850×1950×1630
GZD-1100×3600580240-3003.7×210-201100×36003600×2050×1660
GZD-1300×3600650450-6007.5×210-201300×36003900×2350×1750
GZD-1500×36001050450-10007.5×210-201500×36003900×2000×1750
GZD-2000×36001200550-100010×210-202000×36003600×2000×1750
GZD-2500×50001500650-150018×210-202500×50005000×2500×1800
ZSW-380×95500100-1808p-110-103800×9603920×1640×1320
ZSW-490×110630150-4006p-150-104900×11004980×1830×1320
ZSW-490×130750400-7004p-220-104900×13004980×2580×2083
ZSW-600×130750400-7004p-220-106000×13006082×2580×2083
ZSW-600×150800500-9004p-300-106000×15006086×2662×1912
ZSW-600×180900700-13004p-450-106000×18006310×3262×2230
ZSW-600×2001200800-15004p-550-106000×20006310×3462×2230
