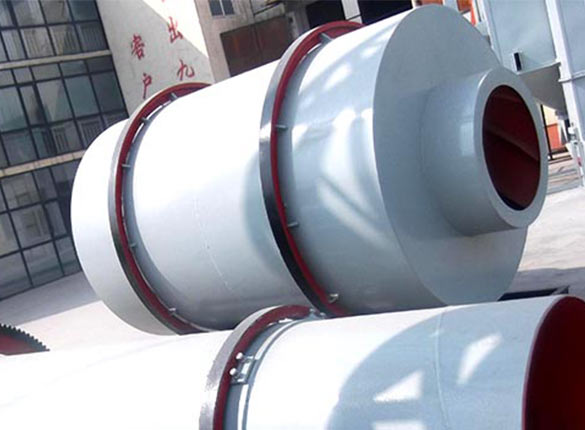

三筒回转式烘干机

三筒回转式烘干机

“适用性强” “能耗量低” “安全可靠” “密封性好”

筒径×筒长:Φ1.2×8.0m-Φ3.6×28m

生产能力:1.9-76.0t/h

应用范围:三筒回转式烘干机广泛用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。适用物料有河沙、铜矿石、磁黄铁矿、赤铁矿、褐铁矿、钼矿石、金矿石、铁矿石、石灰石、粘土等。

全国销售热线:0371-67772626

免费咨询报价

产品简介 产品参数 咨询价格

回转式烘干机是物料烘干过程中的主体设备,可分为单筒、双筒、三筒回转式烘干机三种。其中,单筒烘干机使用较为普遍,双筒烘干机相对较少,三筒回转式烘干机正在蓬勃发展。

三筒回转式烘干机

三筒回转式烘干机的结构

三筒回转式烘干机结构由外筒、中筒、内筒、轮带、托轮、减速机电机、支承底座等组成。

该烘干机的回转装置由3个不同直径的同心圆筒叠套组合而成,回转部件通过两端的轮带水平放置在两端的4个托轮上,两端设有密封装置。进料端设有燃油(或燃汽、燃煤等)热风炉装置;出料端设有防尘罩及卸料装置,防尘罩通过管道与除尘设备连接。除尘设备、给料设备及输送设备等均需根据用户工艺条件和使用要求另行设计。

三筒回转式烘干机

三筒回转式烘干机的优势特征

1、采用三层筒体套筒式结构,形成层层叠套保温。因外筒长度较单筒烘干机大为缩短,散热面积减少,且外筒散热面为低温区,故烘干机内物料热交换面积大为增加。另在内筒及中筒外表面加设扬料板,不仅增加了筒体热容量,且有效增加了物料在筒内的分散度与热交换面积,提高了蒸发强度,也降低了排出废气与物料的温度,大幅提高了热效率与干物料产量。

2、采用三层筒体套筒式结构,缩短了筒体长度,减少了设备占地面积(一般比单筒烘干机减少1/2~2/3),降低了单位土建投资费用。

3、采用三层筒体套筒式结构,可降低物料在筒内的相对落差,从而降低冲击噪音,减少筒体磨损;同时,对于易碎且不期望破碎的物料,破损率大幅下降。

4、三筒回转式烘干机与单筒回转式烘干机工艺流程基本相同,故其可直接取代单筒与双筒回转式烘干机,劳动生产率与投资效率大幅提高。目前,很多行业正有逐步以此取代单筒及双筒式回转式烘干机的发展趋势。

三筒回转式烘干机

三筒回转式烘干机的烘干原理

待烘干物料先由进料端通过螺旋导料板直接进入烘干机内筒,物料随筒体回转,被扬料板连续扬起并沿筒体轴向运动,到达内筒的出料端;物料通过导料板进入中筒与内筒之间的空间,在中筒内置扬料板与内筒外置扬料板的共同作用下,沿中筒轴向运动到达中筒的出料端;物料在外筒内置导料板和扬料板以及中筒外置扬料板的共同作用下,直达外筒的出料端,再经导料锥体落入卸料装置内直接排出,完成整个烘干过程。

相比单筒烘干机和双筒烘干机,三筒回转式烘干机烘干物料更高能,相同的条件下可以为企业创造更多效益,是生产厂家的较好选择。河南红星矿山设备生产厂家是国内知名的烘干机生产厂家,制造的设备以质量、服务和性价比较前业内。三筒回转式烘干机是我厂研发的较新烘干机设备,欢迎广大客户来厂考察购机。

河南郑州三筒回转式烘干机总部地址:河南省郑州市高新区檀香路8号

三筒回转式烘干机价格咨询:0371-67772626

技术参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
