“破碎率高” “破碎比大” “效率更高” “产量更高”
进料粒度:≤1500 mm
生产能力:1-2200 t/h
应用范围:广泛应用于青石、白云石、大理石、石灰石、方解石、河卵石、石膏石等物料破碎,在砂石料场、混凝土搅拌站、干粉砂浆、电厂脱硫等工业部门作中较为常见。
全国销售热线:0371-67772626
小型颚式碎石机主要由机架、偏心轴、动颚板、定颚板、肘板这五个主要部件和其他辅助零件组成,辅助零件有固定颚板、衬板、挡罩、垫片、滑块、推力板、止动螺钉、锁紧装置等组成。

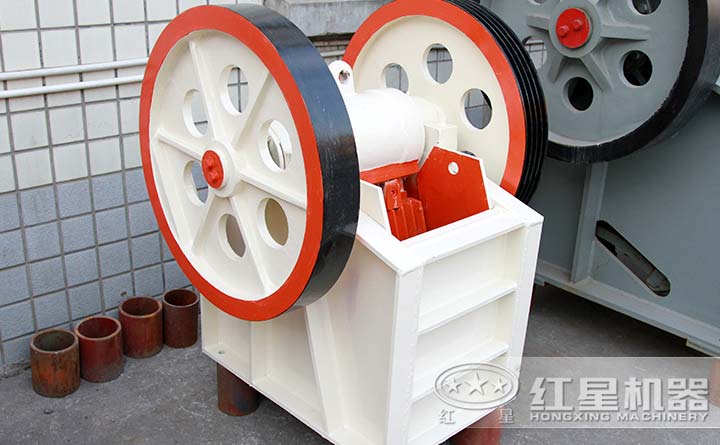

小型颚式碎石机
小型颚式碎石机是红星机器根据客户需求研发的一款体积小,产量高的矿山破碎设备,该设备具有破碎比大,破碎物料多等优点,可以将河卵石、青石、石灰石、花岗岩、方解石、混凝土等抗压强度不超过320兆帕的各种物料进行粗碎加工,为高速公路、城市道路、铁路等提供优质的石子,因此深受矿山用户的欢迎。
工作时,电动机发动,皮带轮转动驱动偏心轴旋转,垂直连杆便会随之做上下运动,当向上运动时,肘板逐渐伸平,迫使动颚板向固定颚板推进,两颚板之间夹角逐渐变小;当向下运动时,肘板和动颚板借弹簧和拉杆之力远离定颚板,排矿口随之增大。物料被给料设备给入破碎腔内,进入两颚板之间,动颚板接近定颚板的时候,会受到挤压而破碎,当动颚板远离定颚板时,满足排矿口粒度的物料经排料口卸出,不满足粒度的物料继续留在两颚板之间,接受新一轮的破碎。

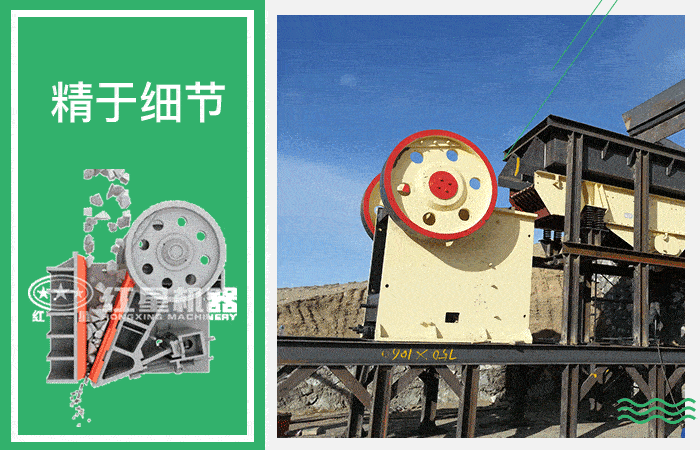

小型颚式碎石机工作原理
1、腔型采用深腔双曲面形式,具有高处理能力、低磨耗、低能耗的优异性能。
2、衬板采用国内优质的耐磨材料,具有使用寿命长,不易损坏,方便维修等优点。
3、采用创新的模块化设计、无焊接机架结构,抗压强度和稳定都大大提升。
4、轴承座采用整体式铸钢结构,能够与机架完全匹配,同时也大大增强了轴承座的径向强度。
5、可通过增加或减少垫片层的数量,灵活改变排料口的大小,且排料口调节范围比较大。
红星机器是一家大型的颚式碎石机生产厂家,拥有三大重型生产车间,40年生产经验,专业的技术人员匠心打造颚式碎石机,生产的设备质量高,性能稳,产量高。

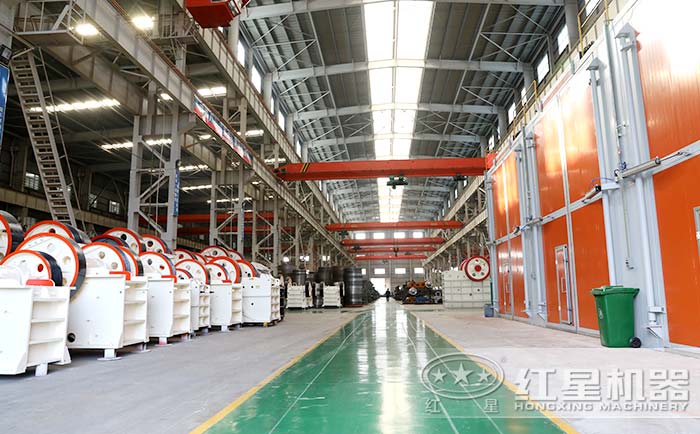

小型颚式碎石机生产厂家—红星
为保证设备的正常运行,减少客户的损失,红星还有专业的售后人员为客户提供设备的维修及保养服务。
红星售后团队

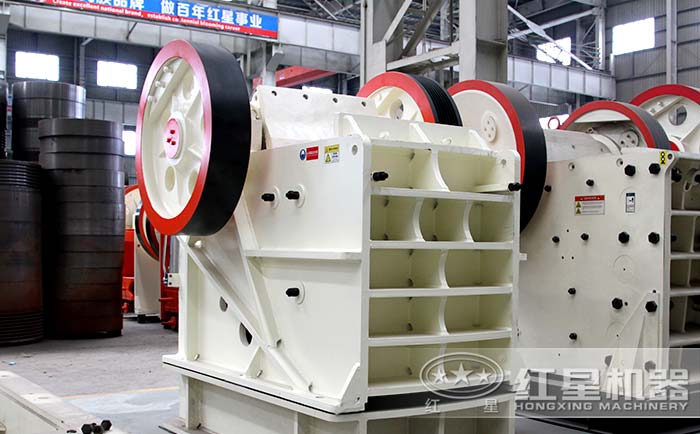

小型德版颚式碎石机

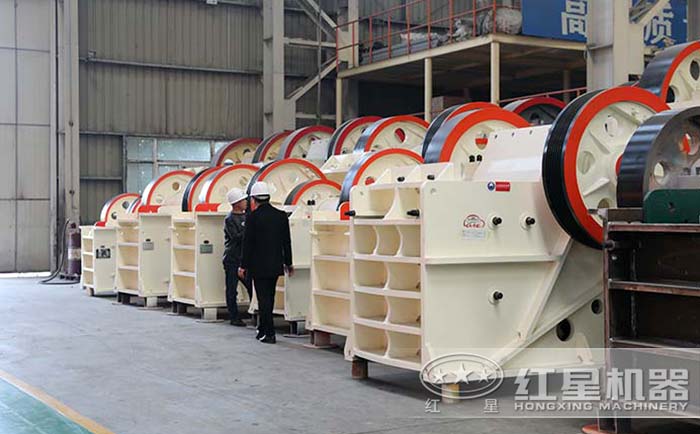

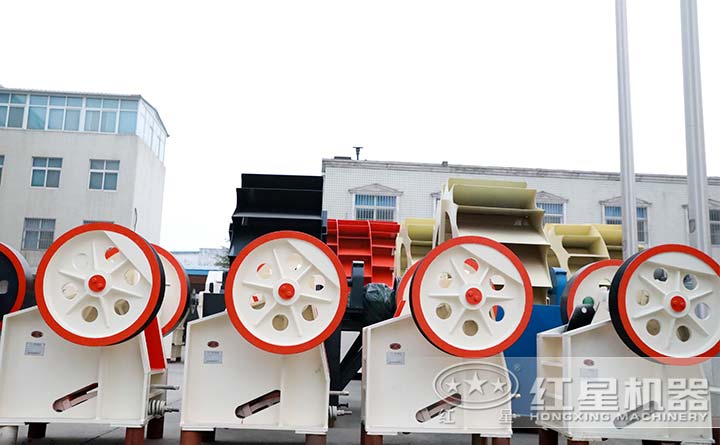

小型颚式碎石机厂家实拍

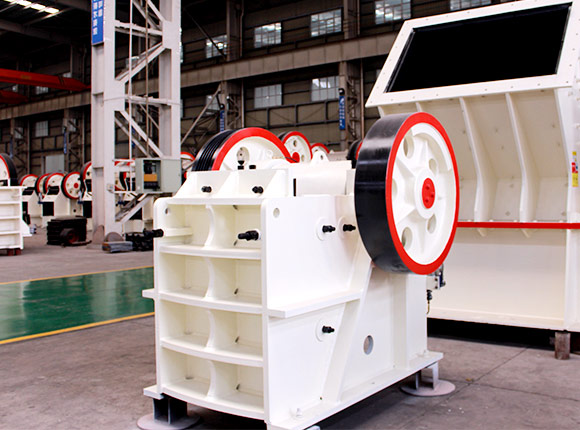

普通版小型颚式碎石机
市面上生产小型颚式碎石机的厂家也比较多,不同厂家生产的小型颚式碎石机运用的材料及技术不同,其设备的质量就不同,客户如何才能选到合适的、质量高的鄂式破碎机呢?您可来红星厂家进行实地考察,并且,还为客户提供免费技术咨询,点击 在线预约就可获取技术咨询名额及专车接送服务。
客户到厂参观设备
红星生产的小型颚式碎石机拥有深腔破碎腔口,采用挤压、碾等方式将物料破碎成型,产量高,效果好,且生产能力可达1-2200t/h,并且设备破碎比大,适用性强,下面是红星小型颚式碎石机在不同客户的现场视频。
时产100吨小型颚式碎石机工作现场

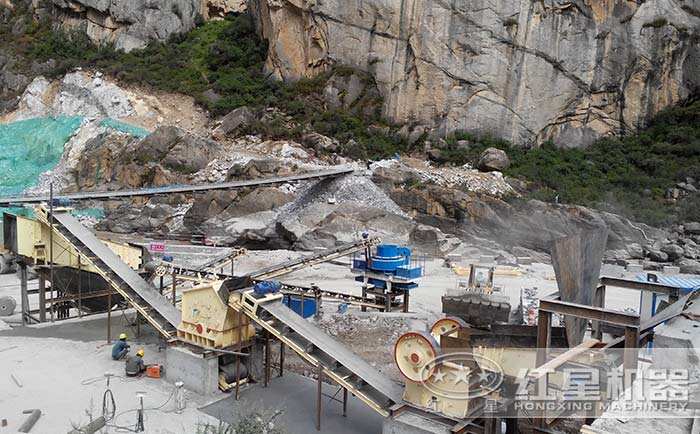

小型颚式碎石机现场
江西时产150吨小型颚式碎石机破碎河卵石工作现场
河南红星小型颚式碎石机生产厂家是集科研、生产、销售为一体的大型破碎设备生产制造公司,凭借着质量优、性能稳定、价格合理的优势,各产品均在国内外市场有极高的占有率,如果您对我公司的产品感兴趣,可来电咨询0371-67772626或莅临考察。
型号 | 给料口尺寸 (mm) |
最大进 料粒度 (mm) |
排料口调 整范围 (mm) |
处理能力 (t/h) |
偏心轴转速 (r/min) |
电动机功率 (kw) |
外形尺寸 (长×宽×高) (mm) |
PE-150×250 | 150×250 | 125 | 10-40 | 1-3 | 250 | 4P 5.5 | 720×660×850 |
PE-200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 910×750×990 |
PE-200×350 | 200×350 | 180 | 18-70 | 3-10 | 260 | 4P 11 | 1000×870×990 |
PE-250×400 | 250×400 | 210 | 20-60 | 5-21 | 300 | 6P 15 | 1300×1090×1270 |
PE-400×600 | 400×600 | 340 | 40-100 | 16-64 | 275 | 6P 30 | 1730×1730×1630 |
PE-500×750 | 500×750 | 425 | 50-100 | 40-110 | 275 | 6P 55 | 1980×2080×1870 |
PE-600×750 | 600×750 | 500 | 150-200 | 80-240 | 275 | 6P 55 | 2070×2000×1920 |
PE-600×900 | 600×900 | 500 | 65-160 | 50-160 | 250 | 6P 55 | 2190×2206×2300 |
PE-750×1060 | 750×1060 | 630 | 80-140 | 110-320 | 250 | 8P 110 | 2660×2430×2800 |
PE-900×1200 | 900×1200 | 750 | 95-165 | 220-380 | 200 | 8P 110 | 3380×2870×3330 |
PE-1200×1500 | 1200×1500 | 1020 | 150-350 | 400-800 | 180 | 6P 160-220 | 4200×3300×3500 |
PE-1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1000 | 180 | 8P 280-355 | 5160×3660×4248 |
PEX-150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1200×1530×1060 |
PEX-250×750 | 250×750 | 210 | 25-60 | 13-35 | 330 | 6P 22 | 1380×1750×1540 |
PEX-250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1560×1950×1390 |
PEX-250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 2140×1660×1500 |
PEX-300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2720×1950×1600 |
