鄂式破碎机偏心轴的设计计算

如果您对我们的产品、服务感兴趣,或者有什么可以帮助您的,您可以点击在线咨询与我们交谈或拨打我们的客服电话: 0371-67772626 在线咨询

作者:红星机器 发布时间:2021-11-23 16:00:00

鄂式破碎机的偏心轴是一个传递扭矩,且两轴承支承间为偏心结构的转轴。设计偏心轴,主要是确定偏心轴的结构、强度的设计及轴的强度校核。

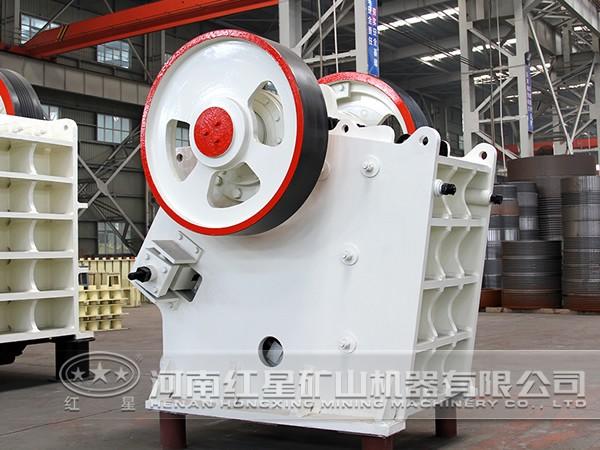

鄂式破碎机

1、偏心轴的结构设计偏心轴的机构设计主要是确定轴的较小直径、轴的各段直径及长度。

(1)初步确定偏心轴的较小直径,可根据下式计算:式中A是与轴材料有关的系数,P是传递的功率,n是轴的转速。偏心轴上的键槽会削弱轴的强度,如果是单键,则应该将计算值增大5%左右;如果是双键,则增大10%左右。

(2)确定轴的各段直径及长度外伸端直径要与V带带轮直接相配合。动鄂轴承采用联合式迷宫环密封,并用套筒轴向定位。螺纹段安装大小圆螺母,止退垫片,联合式迷宫环和机架端盖,螺纹端的长度取迷宫环的长度。偏心轴的总长为轴上各段长度的总和。

2、偏心轴强度的计算先作出轴的计算简图,之后作出轴所受的弯矩的扭矩图。偏心轴在垂直水平的方向不受力,只产生水平方向上的弯矩。偏心轴受到的扭矩为电动机传递扭矩、皮带轮和飞轮产生的扭矩及由于偏心轴的偏心轴、破碎力产生的扭矩。根据这几种扭矩作出偏心轴所受的弯矩。

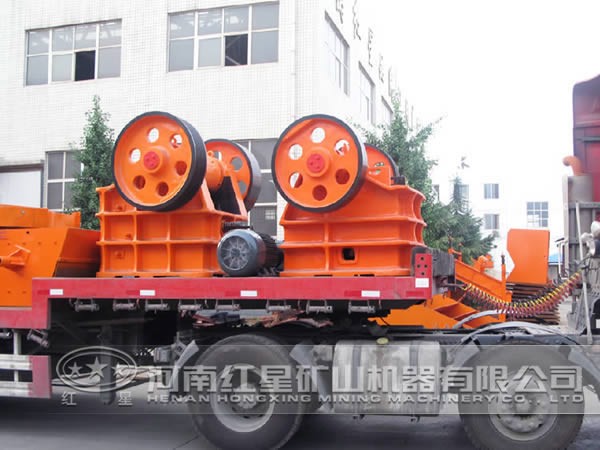

颚式破碎机

3、轴的强度校核通常只校核偏心轴上承受较大计算弯矩的截面的强度。根据第三强度理论计算弯曲应力,判断动鄂轴承的截面是否安全。

颚式破碎机零部件坚固耐用,磨损率降低,每年可为用户节省大量的设备维修费用,从而帮助用户在生产中获取更大的经济和社会效益,红星机器是国内较大的颚式破碎机生产厂家,生产的设备性价比更高,得到了用户们的广泛青睐。厂家免费咨询电话:0371—67772626。
