辊式破碎机结构原理及参数

如果您对我们的产品、服务感兴趣,或者有什么可以帮助您的,您可以点击在线咨询与我们交谈或拨打我们的客服电话:0371-67772626 在线咨询

发布时间:2015-12-07 17:07:17

辊式破碎机主要适用于煤炭、河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石等物料破碎,在实际运行中,辊式破碎机会由于结构或者工作原理等方面存在的问题而其后影响矿石的生产效果,那么如何解决这些问题呢,下面我们从辊式破碎机的结构原理、功率和电机、基本参数三方面进行分析研究。

辊式破碎机

1、辊式破碎机结构和原理

辊式破碎机根据其使用的原理也可以称为双轴破碎机,其主要的零部件是齿轮,两个齿轮沿着轴线平行分布的,沿着轴线的分布并且要控制好齿轮的数量。其工作的原理主要是实现两个齿轮的反方向运行,然后通过对进入齿轮的物料进行碾压,在两个不同的方向的旋转力的支撑下,将大块的物料破碎,从而能够获得合适大小的物料。

物料是先从齿轮上方慢慢进入到两辊之间,当体积比较大的物料进入到齿轮中的时候,物料会在齿轮的剪切力的作用下,产生一定的冲击力,从而使物料破碎。如果物料的硬度比较大,不能够得到良好的破碎效果,那么,物料将在螺旋的控制下发生翻转,在第二个齿轮中进行二次破碎,如果还是不能够将物料破碎,那么,物料将会进入第二阶段的破碎。当齿轮转动时,在刚刚开始进行物料碾压的过程中,两个齿轮之间的包裹的面积是非常大的,然后随着齿轮的不停转动,这时,包裹的横截面积会越来越小。如果齿轮与劈裂棒重合在一起,那么,体积比较大的物料就会被劈裂棒阻挡,这时在齿轮的转动作用下,物料就会被劈碎,就能够完成物料的破碎。

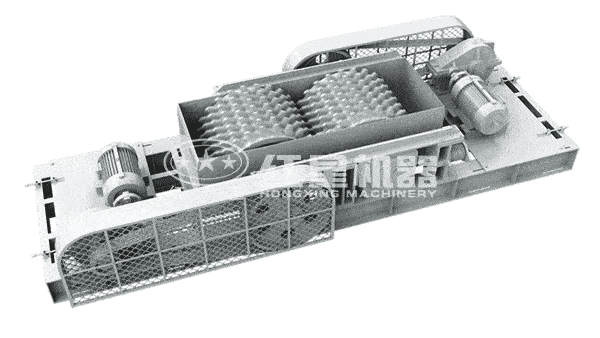

辊式破碎机结构和原理

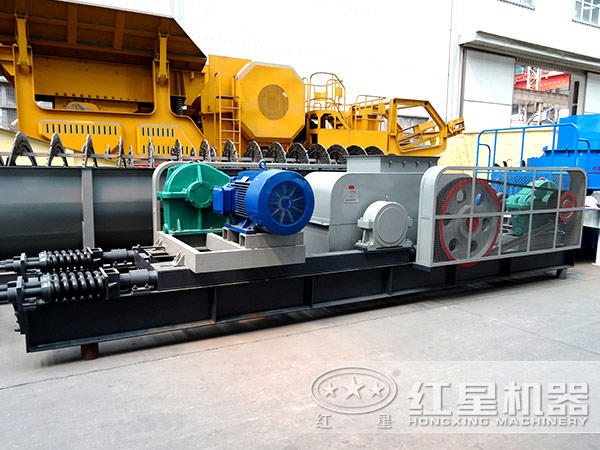

辊式破碎机结构和原理

2、辊式破碎机功率的确定和电机的选择

在对电动机选择的过程中,要先对辊式破碎机的功率确定,从而能够为电动机的选择提供理论依据。破碎机功率的大小对其设计会产生重要的影响,所以,在对辊式破碎机进行设计之前,首先要对功率进行准确地计算。在对辊式破碎机原有的设计基础上,运用理论计算的方法,从而能够通过公式对计算的功率数值进行验证,然后,对设备进行创新。但是,在没有大暈旳实践数据的基础上,是不能够通过验证公式来分析功率数值是否是准确的。

结合相关的资料进行分析,现在对辊式破碎机的功率进行计算时,能够通过对理论分析的方法,分析出单位产量中消耗的功率’这种方法特别适合运用于大体积的物料破碎中,能够对物料进行细磨。

在对以上的结果进行分析的基础上,从而能够分析破碎机的工作环境,能够在过载的条件下,分析工作环境对辊式破碎机功率的影响。一般在对大型的物料进行破碎工作的时候,采用的电动机的型号为YB180L电动机,其功率是额定的,一般是11KW。

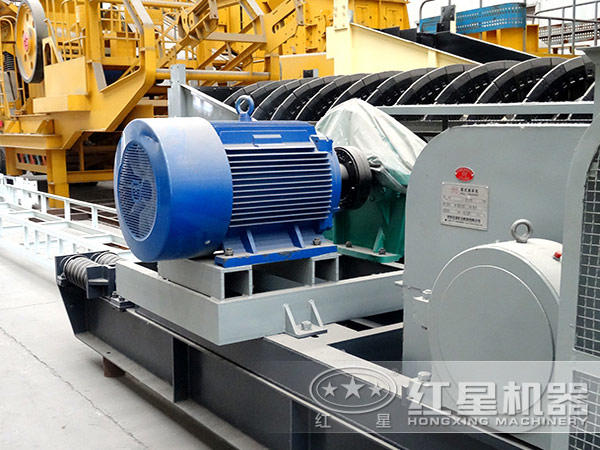

辊式破碎机

3、辊式破碎机基本参数的确定

型号 2PG0425 2PG0640 2PG0740 2PG0850 2PG1060 2PG1260 2PG1560
辊直径(mm) Ф400 Ф600 Ф700 Ф800 Ф1000 Ф1200 Ф1500
辊宽(mm) 250 400 400 500 600 600 600
入料粒度(mm) ≤25 ≤25 ≤25 ≤25 ≤30 ≤30 ≤30
排料口(mm) 2-8 2-8 2-8 2-8 2-10 2-10 2-10
处理能力(t/h) 5-10 10-20 15-30 20-40 30-50 40-70 60-110
配动力型号 Y132M-6 Y180L-6 Y200L-4 Y225M-4 Y250M-4 Y315M-6 Y315L-6
电机功率(kw) 5.5×2 15×2 30×2 45×2 55×2 75×2 110×2
总重量(t) 2.2 5.9 9.8 13.5 17.2 28.5 39.3

在对辊式破碎机的转速进行分析的时候,一般会设定一个比较快的转速和一个较慢的转速,辊式破碎机的较快转速的齿轮的圆周速度一般是2.7-4.9m/s之间,慢速的齿轮的圆周速度一般是1.3-2.0m/s之间。如果齿轮传输的速度比较快,那么,就会产生很多的煤粉,因此,在使用齿轮破碎的过程中,如果物料的体积不是太大,就要使用慢速的破碎方法。齿轮的转速一般都控制在60r/min。按照相关的设计要求,并结合辊式破碎机的特点进行分析,可以初步判断,齿轮的长度一般都控制在500毫米左右,齿轮的直径一般控制在500毫米,齿轮的中间距离一般控制在500毫米左右。轮轴的半径一般在150毫米,齿轮的高度一般控制在120毫米。齿轮一般呈梯形分布,提醒的上底为90毫米,下底为70毫米,梯形的高度控制在100毫米,物料的密度控制在1.25吨每平方米。

辊式破碎机

本文对辊式破碎机的原理和构件进行了详细的分析,从根本上提高了辊式破碎机的生产效率,进而提升企业效益。红星机器生产各种型号的砂石设备,制造工艺成熟,质量过关,如有需要,欢迎联系我厂咨询价格。咨询热线:0371-67772626。
