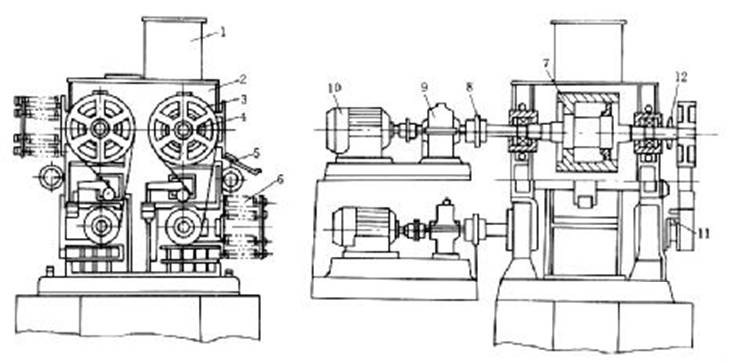

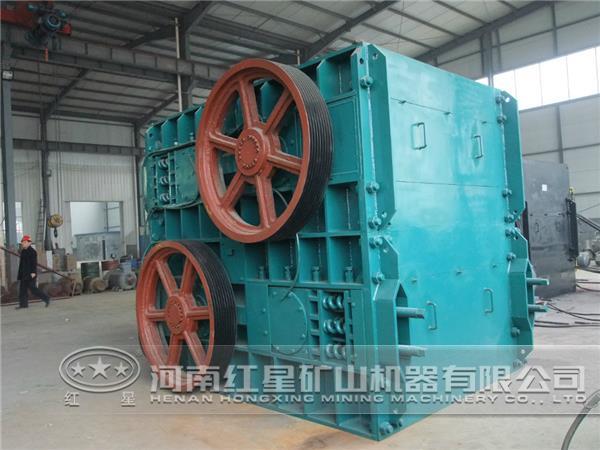

三辊破碎机实质上是一台单辊破碎机和一台双辊破碎机重叠起来的破碎设备。它具有使用维修费特低、破碎比大、性能可靠、粉尘少、噪音低等特点,适用于抗压强度小于200Mpa、湿度小于10%的中硬度及硬物料的细碎作业。本文主要对破碎机各主要组成部分的功能作用进行介绍。
1、给料装置
三辊破碎机通过装在破碎机机体上部的电磁振动给料机均匀给料,通过给料机内部设置的调节翻板或可控硅整流器调节振动来实现对给料量的粗、细调节,从而精确地控制给料,提高破碎效果。
2、破碎辊装置
破碎机的破碎辊分上辊、下辊装置,摆动装置,其中上、下辊工作时是固定辊,摆动辊为活动辊。根据生产需要,可以在一定范围内对摆动辊进行调节,控制摆动辊同上下辊子间的间隙。
3、破碎辊间隙调整机构
破碎机上设置有方便、精确的调节机构来调整破碎辊的间隙,以保证破碎产品的粒度要求。调节机构中还设计了较小间隙保证装置即行程控制机构,可以避免两辊子在转动过程中直接接触,对辊子造成损坏。
4、传动装置和机架
传动装置采用两个普通电机或变频电机驱动,机架为焊接机构,各面均有金属盖板或者清洁挡板,使维护清理方便。为防止粉尘黏结剂对辊子表面进行清扫,并确保物料在破碎辊中间,在机架上设置有物料导向板及清扫刮板。
5、电控、液压润滑系统
电控系统采用PLC控制,可实现破碎机启动及停车、破碎辊速度检测、破碎机给料控制、设备电气连锁、设备电气连锁等,便于在控室远距离控制。液压系统主要用于检修、调节破碎辊间隙。
