Φ2.2×6.5m水泥磨端盖断裂的修复

如果您对我们的产品、服务感兴趣,或者有什么可以帮助您的,您可以点击在线咨询与我们交谈或拨打我们的客服电话: 0371-67772626 在线咨询

作者:红星机器 发布时间:2021-11-23 16:00:00

Φ2.2×6.5m水泥磨端盖断裂的修复主要分为以下三个步骤,具体如下文介绍。

一、存在的问题

某公司Φ2.2×6.5m水泥磨,由于端盖磨损(磨损前厚度为40mm,磨损后厚度为20mm),强度下降,造成了两处断裂,致使中空轴螺栓频繁更换,严重影响了生产。

图1 断裂后的水泥磨机端盖

此时环境温度低达-20℃左右,一旦焊接和处理不当,会带来不可估量的损失。后经多方论证,制定了一整套修复方案,用较短的时间、较少的资金,完成了此项修复任务。现将具体措施介绍如下,以供参考。

二、焊前准备工作

通过现场实地了解观察,经研究,拟订修复方案(如图2)。

首先对焊接母材进行化验,确定其材质为16Mn,选定与母材相适应的焊条T506焊条。

第二,加工工装定位压板,要求板面平直,以防焊接件局部变形。

第三,对裂纹各分支端点精细检查,并钻Φ8-10卸荷孔以防裂纹焊后继续延伸和扩展。

三、焊接工艺要求

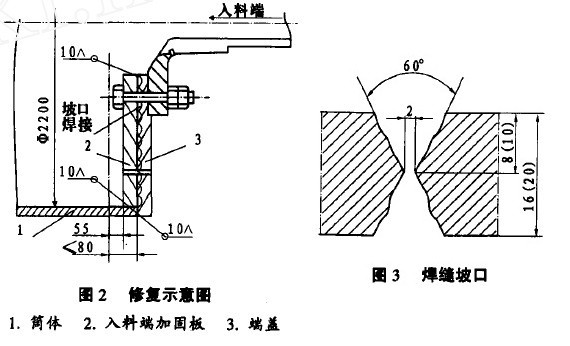

图2和图3

1、用氧乙炔和角磨机相配合切割坡口,要求两侧对称,形状为X型,坡口中间留2mm空隙,圈3烨缝坡口。

2、用角磨机修整不规则坡口和消除氧化铁屑达到标准为止。

3、安装定位压板,用原中空轴螺栓加垫分7点紧固,间隙达到较小尺寸并均等。

4、筒体加热15一2090,保持端盖焊接处温度在150℃左右(可用氧燃喷灯)局部加热,加热范围。

通过以上三个步骤,Φ2.2×6.5m水泥磨端盖可进行快速的解决,减少设备在作业中的停机时间,从而帮助用户获取更大的利润。

相关产品

在线留言

联系我们

如果您对我们产品的优惠价格、技术参数感兴趣,请留下您的详细信息,我们将在24小时内安排专业的技术经理给您回复。

  • 专家订方案

  • 定制生产线

  • 售后有保障

0371-67772626

总部地址:中国郑州高新技术产业开发区檀香路8号

7x24为您服务 7x24为您服务

预约看厂区

获取报价 在线咨询

销售热线 0371-67772626

返回顶部
